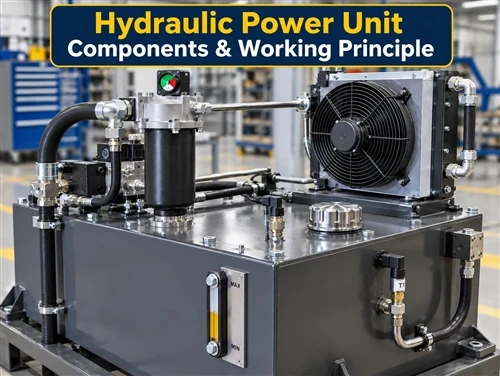

Et hydraulisk system konverterer mekanisk input til væskekraft og konverterer derefter væskekraften tilbage til kraft eller bevægelse. Denne kombination af kompakte komponenter og høj kraftydelse gør hydraulik almindelig iindustrielle presser, værktøjsmaskiner, entreprenør- og landbrugsudstyr, løftesystemer og mobile maskiner.
At forstå systemet kræver mere end at vide, at en pumpe flytter olie. Tryk udvikles som reaktion på modstand, flow kontrollerer aktuatorhastigheden, ventiler dirigerer og regulerer energi, og væsketilstanden påvirker pålideligheden. Denne vejledning forklarer disse forhold og følger systemet fra Pascals lov gennem kredsløbsdrift, dimensionering, vedligeholdelse og fejlfinding.
Pascals lov og kraftoverførsel
Hydraulisk kraft er baseret på Pascals lov: tryk påført en indelukket væske overføres ligeligt i alle retninger.
Hydraulisk tryk er:
Tryk=Tving ÷ område
eller:
P = F ÷ A
I amerikanske sædvanlige enheder:
P= tryk i pund pr. kvadrattomme (psi)
F= kraft i pund-kraft (lbf)
A= område i kvadrattommer (in²)
Omarrangering af formlen giver:
F = P × A
Dette forhold forklarer hydraulisk kraftmultiplikation. Overvej to forbundne cylindre. Det lille stempel har et areal på 1 in², og det større stempel har et areal på 10 in². Hvis en operatør anvender 10 lbf på det lille stempel:
P=10 lbf ÷ 1 tommer²=10 psi
Cirka 10 psi virker også på det større stempel og producerer en teoretisk kraft på:
F=10 psi × 10 in²=100 lbf
Outputtet er ti gange input, fordi stempelarealet er ti gange større.
Faktiske systemer er ikke 100 procent effektive. Tætningsfriktion, intern lækage, tab gennem ventiler og slanger og mekanisk friktion reducerer den tilgængelige kraft. Ved 90 procent kombineret hydraulisk og mekanisk effektivitet:
Faktisk kraft=100 lbf × 0.90=90 lbf
Den samme metode gælder for industrielt og mobilt udstyr. En cylinder med et effektivt areal på 20 tommer ved et målt tryk på 2.500 psi producerer:
Teoretisk kraft=2,500 × 20=50,000 lbf
Ved en estimeret effektivitet på 92 procent:
Brugbar kraft ≈ 46.000 lbf
Når det effektive stempelareal er kendt, kan en tryk-måleraflæsning derfor give en omtrentlig cylinderkraft.
Tryk og flow hænger sammen, men kan ikke udskiftes. Tryk bestemmer den tilgængelige kraft eller drejningsmoment, mens flow hovedsageligt bestemmer aktuatorhastigheden.
Vigtigste hydrauliske komponenter
Hver komponent har en specifik rolle i at generere, kontrollere eller bruge hydraulisk energi.
Hydrauliske pumper
Pumpen producerer flow. Tryk udvikles, når denne strømning møder modstand.
| Pumpe type | Typiske egenskaber | Almindelige applikationer |
|---|---|---|
| Gear pumpe | Enkel, økonomisk, robust, fast forskydning | Mobilt udstyr, smøring, generel hydraulik |
| Vingepumpe | Glat flow, relativt stille, god effektivitet | Industrielle maskiner, moderate-tryksystemer |
| Stempelpumpe | Højt tryk, høj effektivitet, variabel forskydning tilgængelig | Tungt udstyr, presser, præcisionssystemer |
En pumpe med fast-fortrængning leverer omtrent det samme volumen ved hver omdrejning og passer til systemer med relativt konstant efterspørgsel.
En pumpe med variabel-fortrængning ændrer sin output, efterhånden som efterspørgslen ændres. Det bruges ofte, hvor energieffektivitet, præcis styring eller varierende aktuatorkrav betyder noget.
Pumpevalg bør tage højde for forskydning, nominelt tryk, maksimal hastighed, påkrævet flow i GPM, volumetrisk effektivitet, væskekompatibilitet og monteringsarrangement.
Reservoir
Reservoiret lagrer væske og giver luftbobler tid til at adskilles, forurenende stoffer tid til at bundfælde sig og opvarmer en bane til at forsvinde. Et godt-konstrueret reservoir kan omfatte:
Fyld- og udluftningsfiltre
Retur-linjediffusorer
Sugesi hvor det er relevant
Niveau- og temperaturindikatorer
Indvendige bafler
Adgang til afløb og udrensning
Mobilt udstyr kan have brug for et kompakt trykbeholder eller speciel forvirring, fordi det fungerer på skråninger og under vibrationer.
Hydrauliske ventiler
Ventiler styrer, hvor hydraulisk energi går hen, og hvordan aktuatoren reagerer.
| Ventil type | Hovedfunktion |
|---|---|
| Aflastningsventil | Begrænser det maksimale systemtryk |
| Retningsreguleringsventil | Indstiller aktuatorretning |
| Flowreguleringsventil | Styrer aktuatorhastigheden |
| Kontraventil | Tillader flow i én retning |
| Tryk-reduktionsventil | Opretholder lavere tryk i et grenkredsløb |
| Sekvensventil | Starter en anden operation efter en tryktærskel |
Aflastningsventilen beskytter pumper, slanger, cylindre og andre komponenter mod for højt tryk.
Aktuatorer
Hydrauliske aktuatorer konverterer væskekraft til mekanisk effekt. ENhydraulisk cylinderskaber lineær bevægelse, da trykket virker på stempelområdet. En hydraulisk motor skaber roterende bevægelse: flow påvirker rotationshastigheden, mens trykforskellen bestemmer tilgængeligt drejningsmoment.
Tætninger skal matche væskekemien, tryk, hastighed og temperatur. Nitrilgummi er almindeligt i mineralske-oliesystemer. FKM bruges ofte ved højere temperaturer eller i kemisk krævende brug, mens PTFE-baserede elementer kan passe til applikationer, der kræver lav friktion eller bredere kemisk kompatibilitet. Verificer det endelige materiale mod den faktiske væske og driftsbetingelser.
Et typisk hydraulisk kredsløb
Et grundlæggende industrikredsløb kan vises som:
1. Opstart
En elektrisk motor eller motor starter pumpen. Pumpen trækker væske fra reservoiret og sender det ind i trykledningen.
Med retningsventilen i åben-center- eller aflæsningsposition kan flowet vende tilbage til reservoiret ved relativt lavt tryk. Nyttige overvågningspunkter omfatter pumpeudløbstryk, hoved-ledningsflow, reservoirtemperatur og retur-filterdifferenstryk.
2. Trykudvikling
Når retningsventilen sender flow til aktuatoren, øges modstanden. Trykket stiger kun nok til at overvinde den eksterne belastning og interne tab.
Hvis en cylinder har brug for 1.800 psi for at flytte sin last, for eksempel, kan trykket stige fra et lavt standby-niveau til ca. 1.800 psi plus kredsløbstabene.
3. Cylinderforlænger
Retningsventilen leder pumpestrømmen ind i cylinderens hætteende. Olie, der forlader stangenden, vender tilbage gennem ventilen til reservoiret, og cylinderen strækker sig. En flow-reguleringsventil kan begrænse flowet til at indstille forlængelseshastigheden.
4. Slut på slag og trykbegrænsning
Når cylinderen når slutningen af sit slag, holder den op med at bevæge sig. Hvis pumpen fortsætter med at levere flow, stiger trykket hurtigt.
Ved det forudindstillede tryk åbner aflastningsventilen og leder overskydende strøm mod reservoiret. Dette forhindrer systemet i at overskride dets sikre trykgrænse. Kontinuerlig drift på tværs af sikkerhedsventilen spilder energi og producerer betydelig varme.
5. Tilbagetrækning
Retningsventilen vender om og sender olie under tryk til stangsiden, mens olie fra hættesiden vender tilbage til tanken.
Stangen reducerer det effektive stempelareal under tilbagetrækning, så en konventionel enkelt-stangcylinder producerer mindre tilbagetrækningskraft ved det samme tryk. Med det samme indløbsflow kan det også trække sig hurtigere tilbage.
6. Aflæsning og nedlukning
Efter operationen vender kredsløbet tilbage til neutral. Afhængigt af dens design kan pumpen tømme, ødelægge eller stoppe.
Før vedligeholdelse frigives det lagrede tryk i henhold til maskinfabrikantens lockout/tagout- og trykaflastningsprocedurer.
Elektrohydrauliske systemer gør det muligt for teknikere at sammenligne den elektriske kommando med den hydrauliske respons. Et omfang eller diagnostisk interface kan bekræfte kommandoen sendt til en magnetventil eller proportionalventil, mens målere og flowmålere viser, hvad der skete i kredsløbet.
Hvis PLC'en sender en ventilkommando, men trykket ikke ændres, skal du inspicere solenoiden, spolens bevægelse, pilotkredsløbet og hydraulikforsyningen. Hvis der ikke er nogen kommando, skal du begynde med controlleren, sensoren, ledningerne eller låsen.
Hydraulikvæske, tryktab og vedligeholdelse
Hydraulikvæske overfører kraft, smører komponenter, transporterer varme væk, transporterer forurenende stoffer til filtre og beskytter overflader mod slid og korrosion.
Mineralske hydraulikolier identificeres almindeligvis af ISO-viskositetsgrader som ISO VG 32, 46 og 68. Den korrekte kvalitet afhænger af pumpekravene og driftstemperaturen.
Kold olie bliver mere tyktflydende. Hvis det er for tykt, kan systemet opleve vanskelig opstart, stort sugetab, langsom aktuatorrespons, kavitation eller filterbypass.
Høj temperatur reducerer viskositeten og kan øge intern lækage, svække smørefilmen, fremskynde oxidation og beskadige tætninger.
Udstyr i kolde nordlige amerikanske klimaer kan have brug for en væske med lavere-viskositet eller en med et højt viskositetsindeks. Maskiner, der kører kontinuerligt i varme sydlige klimaer, kan have behov for større termisk stabilitet eller en højere drifts-viskositetsgrad. Kontroller pumpeproducentens tilladte viskositetsområde, før du skifter olie.
Tryktab i kredsløbet
Væske mister trykket, når det bevæger sig gennem slanger, rør, fittings, filtre, kølere og ventiler. Tabet stiger med flowhastighed, ledningslængde, væskeviskositet, restriktioner og utilstrækkelig slangediameter.
Trykfaldet stiger hurtigt, når strømningshastigheden stiger. Suge-, tryk- og returledninger bør derfor dimensioneres til en passende hastighed, med tab kontrolleret i forhold til producentens data eller hydrauliske trykfaldsberegninger-.
Almindelige eksterne lækagepunkter omfatter slangeforbindelser, stangtætninger, ventilmanifolder, pumpeakseltætninger, fittings og beskadigede slanger.
Vedligeholdelsespraksis
Et praktisk vedligeholdelsesprogram bør omfatte følgende arbejde:
Tjek væskeniveau, temperatur, usædvanlig støj og synlige utætheder under rutineinspektioner.
Brug filterbegrænsningsindikatorer i stedet for kun at stole på kalender-baseret udskiftning.
Tag olieprøver fra ensartede steder under ensartede driftsforhold.
Test partikelforurening, viskositet, vandindhold, oxidation og slid metaller, hvor det er relevant.
Undersøg væsentlige ændringer i partikelantal i stedet for blot at udskifte komponenter.
Undersøg slanger for slid, revner, blærer og bevægelse ved fittings.
Bekræft kemisk kompatibilitet ved udskiftning af væske eller tætninger.
Olie- og filterskift bør følge udstyrsproducentens anbefalinger, forureningsovervågning, driftsalvorlighed og olie-analyseresultater i stedet for ét universelt driftstimers-interval.
Hydraulisk dimensionering og kontrol
Dimensionering begynder normalt med belastningskraften og den nødvendige aktuatorhastighed.
Antag, at en maskine skal bruge 30.000 lbf fra en cylinder ved et maksimalt arbejdstryk på 2.500 psi. Det nødvendige stempelareal er:
A = F ÷ P
En=30.000 ÷ 2,500=12 in²
Beregn boringen ud fra:
A = πD² ÷ 4
Derfor:
D = √(4A ÷ π)
For et område på 12 tommer:
D ≈ 3,91 tommer
En standardboring på 4-tommer er et rimeligt udgangspunkt, afhængigt af sikkerhedsfaktoren, friktion, trykklassificering, monteringsbelastninger og krav til stangknækning.
En 4-tommers boring har et areal på ca.
En=12.57 in²
Ved 2.500 psi er dens teoretiske forlængelseskraft:
F=2.500 × 12,57 ≈ 31.425 lbf
Hvis den nødvendige forlængelseshastighed er 4 tommer/s, er det nødvendige flow:
Q=Areal × Hastighed
Q=12.57 × 4=50.28 in³/s
En amerikansk gallon indeholder cirka 231 in³, så:
GPM=50.28 × 60 ÷ 231 ≈ 13,1 GPM
Pumpen skal levere ca. 13,1 GPM ved det påkrævede tryk, før den tillader effektivitet og ethvert samtidig flowkrav.
Indstilling af aflastningsventil
Aflastningsventilen skal beskytte den lavest-kritiske komponent, samtidig med at maskinen kan udvikle sin nødvendige arbejdskraft.
Drej ikke justeringsskruen, før maskinen ser ud til at arbejde hårdere. Identificer designtrykket, kontroller komponentklassificeringerne, tilslut en passende kalibreret måler, indlæs kredsløbet i henhold til den godkendte serviceprocedure, og juster ventilen inden for producentens specifikationer.
Elektrohydrauliske kontroller
Moderne systemer kan bruge proportional- eller servoventiler styret af en PLC, motion controller eller elektronisk forstærker.
Proportionalventiler giver variabel flow- eller trykregulering. Servoventiler bruges generelt, når der kræves meget hurtig, præcis respons, selvom de kræver renere væske og mere sofistikerede kontroller.
Hydraulik giver generelt højere krafttæthed og bedre belastningsfastholdelse end pneumatik. Pneumatiske systemer kan være renere, enklere og økonomiske til høj-automatisering med lavere kraftkrav, men trykluft er langt mere komprimerbar end hydraulikolie.
Tjekliste til hydraulisk fejlfinding
Foretag mål før udskiftning af komponenter.
Lav kraft eller tab af tryk
Kontroller væskeniveauet.
Mål pumpens udløbstryk.
Bekræft indstillingen for aflastnings-ventilen.
Kontroller, om aflastningsventilen sidder fast åben.
Udfør en pumpeflowtest.
Tjek cylinderen eller motoren for intern lækage.
Efterse retningsventiler for intern bypass.
Langsom aktuatorbevægelse
Mål det faktiske systemflow.
Tjek filterbegrænsning.
Bekræft pumpehastigheden.
Undersøg indstillingerne for flow-kontrol.
Tjek for intern lækage.
Mål trykfald over slanger og ventiler.
Overophedning
Kontroller, om flowet løbende passerer over aflastningsventilen.
Bekræft olieniveauet og viskositeten.
Tjek kølerens ydeevne.
Mål intern lækage.
Undersøg for underdimensionerede ledninger eller restriktive ventiler.
Bekræft pumpens og ventilens effektivitet.
Støj eller kavitation
Kontroller reservoirniveauet.
Efterse sugeslanger for restriktioner og luftlækager.
Bekræft olieviskositeten ved opstart.
Tjek sugefilteret.
Efterse pumpens indløbstryk.
Se efter skummende eller beluftet olie.
Brug af trykmålere, temperatursensorer og flowmålere i en logisk rækkefølge isolerer normalt en fejl hurtigere end at udskifte en pumpe eller ventil kun baseret på symptomer.
Engineering og systemsupport
En pumpe- og cylinderstørrelsesberegner med udførte eksempler, en komplet CAD-pakke med hydraulisk kredsløb og en struktureret præstationsvurdering kan hjælpe et ingeniør- eller vedligeholdelsesteam med at evaluere en eksisterende eller foreslået installation.
Typiske tekniske leverancer omfatter belastnings- og trykprøvning, olieprøvetagning, kontamineringsanalyse, en komponent-størrelsesgennemgang, kredsløbsoptimering og systemgennemgang baseret på gældende ISO 4413 og SAE-vejledning.
På et kommercielt websted, giv ingeniører tre direkte ruter: download størrelsesberegneren, anmod om kredsløbstegninger, eller planlæg en udstyrsvurdering gennem en formular, telefonkontakt eller lokal distributør. Angiv den forventede responstid og angiv hvilke filer eller testrapporter kunden vil modtage.
Ofte stillede spørgsmål
Hvordan multiplicerer Pascals lov kraft, og hvordan beregnes den i psi og in²?
Tryk påført til indesluttet hydraulikvæske overføres gennem væsken. BrugeP = F ÷ Aat beregne tryk ogF = P × Aat beregne udgangskraft. Påføring af 10 lbf på et 1 in² stempel skaber 10 psi. Det tryk, der virker på et 10 in² stempel, producerer teoretisk 100 lbf.
Hvad er forskellen mellem gear-, vinge- og stempelpumper?
Gearpumper er robuste, økonomiske og almindelige i applikationer med fast-fortrængning. Vingepumper kører generelt mere jævnt og støjsvagt i industrielle systemer. Stempelpumper giver højt tryk og effektivitet og bruges ofte, hvor variabel slagvolumen eller mere avanceret styring er påkrævet.
Hvordan fungerer et typisk hydraulisk kredsløb?
Pumpen trækker olie fra reservoiret, og retningsventilen sender flow til aktuatoren. Trykket stiger som reaktion på belastningen, når cylinderen forlænges eller trækkes tilbage. Aflastningsventilen begrænser for højt tryk. Efter operationen vender ventilen tilbage til neutral, og pumpen aflaster, ødelægger eller stopper i henhold til kredsløbsdesignet.
Hvordan vælger jeg hydraulikvæske?
Start med udstyrsproducentens viskositetskrav. Overvej derefter minimum opstartstemperatur, normal driftstemperatur, viskositetsindeks, anti-slidkrav, oxidationsmodstand, vandeksponering, tætningskompatibilitet og miljøforhold. ISO viskositetsgrad alene er ikke nok.
Hvad er de mest almindelige fejl i hydrauliksystemet?
Almindelige problemer omfatter overophedning, kavitation, overdreven støj, langsom aktuatorbevægelse, manglende evne til at opbygge tryk, intern eller ekstern lækage, forurenet olie og ventilfejl. Begynd fejlfinding med målinger af væsketilstand, tryk, flow og temperatur.
Hvordan dimensionerer jeg en pumpe og cylinder for kraft og hastighed?
Beregn cylinderarealet medA = F ÷ P, konverter derefter dette område til boringsdiameter ved hjælp afD = √(4A ÷ π). Når du har valgt cylinderen, skal du beregne det nødvendige flow for målhastigheden:
GPM=Areal (in²) × Hastighed (in/s) × 60 ÷ 231
Inden du vælger pumpe og cylinder, skal du tage højde for effektivitet, driftscyklus, samtidig aktuatorbehov, tryktab, komponentklassificeringer og en passende sikkerhedsmargin.
