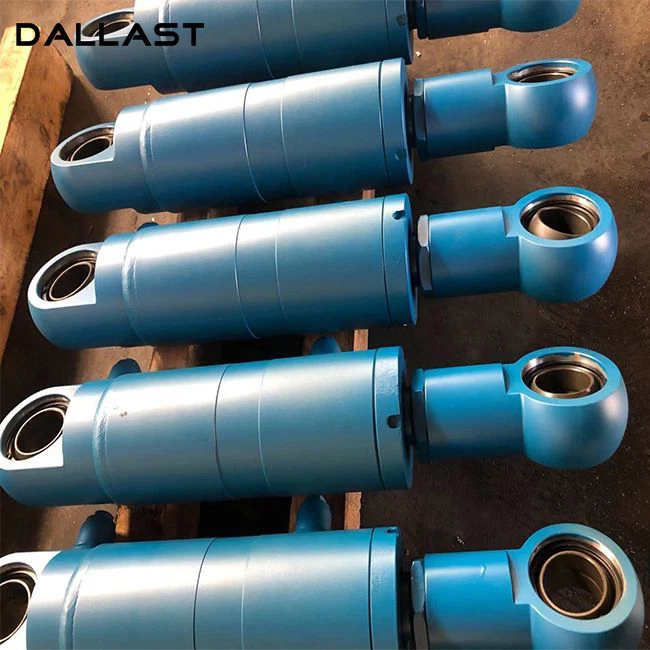

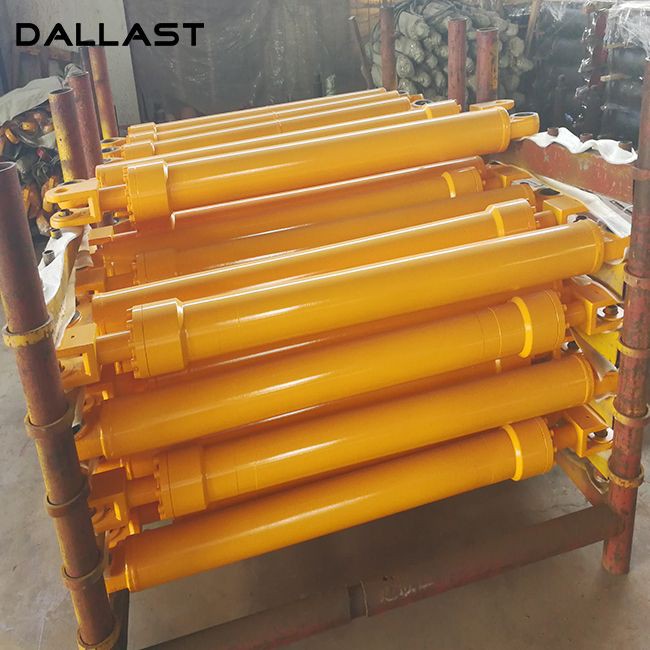

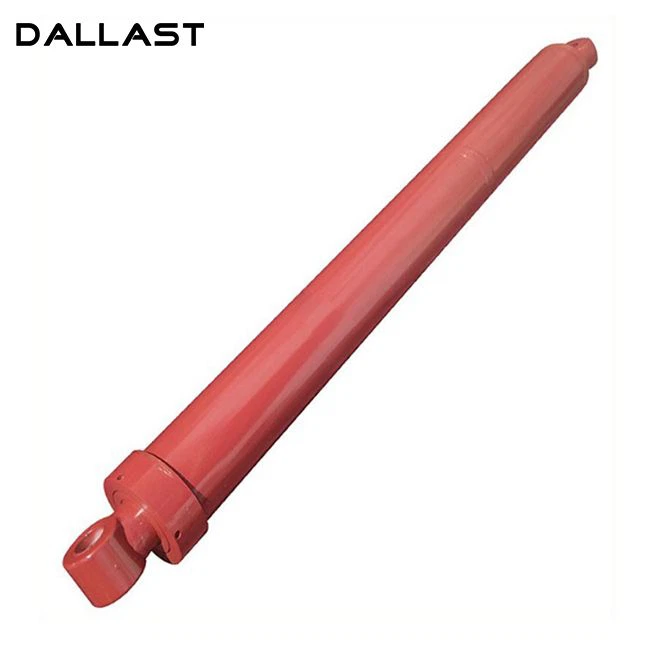

Svejste cylindre

Cylinder tønde
Dette er hoveddelen af ​​cylinderen. Den er konstrueret af stærke materialer som stål eller aluminium. Det huser de andre komponenter og giver strukturen til cylindersamlingen.

Stempel
Inde i cylinderløbet er stemplet en afgørende bevægelig del. Det er et cylindrisk stykke, der passer præcist inde i cylinderen og danner en tæt forsegling. Når hydraulikvæsken sættes under tryk, virker den mod stemplet for at generere kraft og bevægelse.

Stempelstang
Denne stang er forbundet med stemplet og strækker sig uden for den cylindriske cylinder. Det overfører kraften genereret af stemplet til den eksterne belastning eller maskineri. Stempelstangen skal være robust og holdbar for at modstå de kræfter, der udøves på den.

Hydraulikvæske
Væsken, der bruges i cylinderen, er et afgørende element. Normalt er det hydraulikolie med specifikke egenskaber for at sikre jævn drift, smøring og effektiv kraftoverførsel. Valget af hydraulikvæske er afgørende for cylinderens generelle ydeevne og levetid.

Porte og forbindelser
Svejste cylindre har indløbs- og udløbsporte, så hydraulikvæsken kan komme ind og ud af cylinderen. Disse porte er forbundet til slanger eller rør, der forsyner og returnerer væsken til og fra en hydraulisk pumpe eller et hydraulisk system.

Endehætter eller hoveder
Hætter eller hoveder er placeret i hver ende af cylindercylinderen. De omslutter cylinderen. Tilbyd monteringspunkter til stempelstangen. De indeholder også porte til væskeindgang og -udgang. Disse porte har ofte fittings og tætninger for at sikre en sikker forbindelse.

Monterings- og fastgørelseskomponenter
For at integrere cylinderen i et større system eller maskineri, anvendes monteringsbeslag eller fastgørelseselementer. Disse sikrer en stabil og sikker fastgørelse af cylinderen i dens tilsigtede position.

Overtryksventiler
I svejsede cylindre er overtryksventiler integreret for at forhindre overtrykssituationer. Disse ventiler hjælper med at opretholde sikre driftsforhold ved at frigive overtryk. Det hjælper med at beskytte cylinderen mod potentielle skader.

Styringer og lejer
Svejste cylindre kan indeholde styr eller lejer til at understøtte stempelstangens bevægelse, hvilket reducerer friktion og slid. Disse komponenter garanterer jævn og stabil drift. De er afgørende, især i applikationer med høj belastning. De er også afgørende i applikationer, der kræver præcis bevægelse.

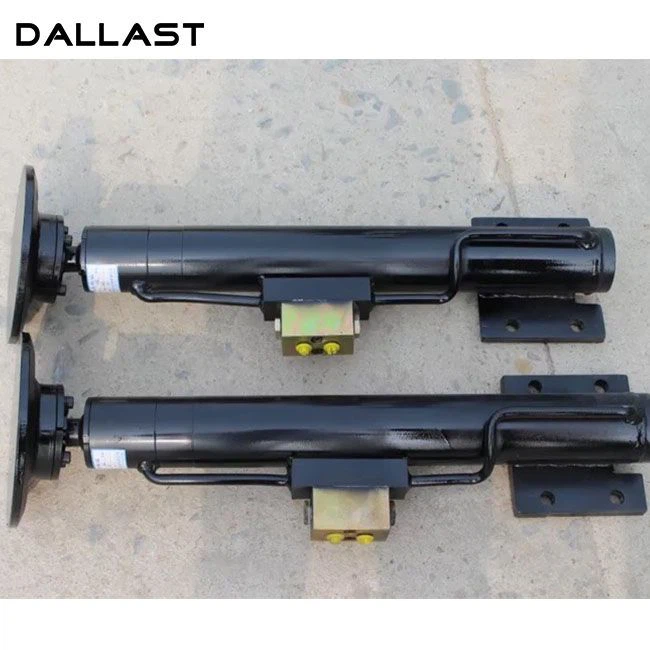

Vælg de rigtige monteringer
Monteringsmetoder spiller også en vigtig rolle i cylinderens ydeevne. Cylindermonteringsmetoden afhænger først af, om cylinderkroppen er stationær eller drejelig. For stationære cylindre er faste monteringer på cylinderens midterlinje normalt bedst til lineær kraftoverførsel og minimalt slid. Blandt de forskellige variationer foretrækkes generelt flangemonteringer. Belastninger er centreret på cylinderen, og modsatte kræfter er ligeligt afbalanceret på rektangulære eller runde flanger. De er stærke og stive, men har ringe tolerance over for fejljustering. Eksperter anbefaler hættebeslag til trykbelastninger og stangendebeslag til trækbelastninger.

Vælg de rigtige drejemonteringer, når cylinderhuset bevæger sig
Drejebeslag absorberer kraft på cylinderens midterlinje og lader en cylinder ændre justering i ét plan. Almindelige typer omfatter gaffel-, tap- og kuglelejebeslag.

Stempel-stangs diameter er kritisk
Måske er den mest almindelige fejl i hydraulisk design underspecificering af stempelstangen, hvilket gør en cylinder mere udsat for stress, slid og svigt. Stempelstangsdiametre kan variere fra 0.5 til mere end 20 tommer, men de skal være dimensioneret til de tilgængelige belastninger. I en push-applikation er det ekstremt vigtigt at dimensionere stangdiameteren korrekt, baseret på Euler-beregninger, for at undgå, at stangen bukker eller bøjer.

Undgå stangbøjning
I cylindre med lange slag kan en fuldt udstrakt stang bøje sig under sin egen vægt. Overdreven bøjning fører til slid og beskadigelse af tætninger og lejer. Det kan endda spæne stemplet inde i boringen, hvilket kan skrabe og beskadige cylinderens indvendige overflade. Stangafbøjningen bør aldrig overstige 1 til 2 mm.

Pas på stødbelastninger
Slaglængden, den nødvendige afstand til at skubbe eller trække en byrde, kan variere fra mindre end en tomme til flere fod eller mere. Men når cylinderen forlænges eller trækkes tilbage, skal du sikre dig, at stemplet ikke bunder ud og genererer stødbelastninger ved slutningen af ​​slaget.

Vej boringsdiameter versus driftstryk
For at producere en given mængde kraft kan ingeniører specificere cylindre med stor boring, der fungerer ved lavt tryk eller omvendt. Generelt er systemer, der fungerer ved højere tryk, men med mindre cylindre, mere omkostningseffektive.

Tilføj en sikkerhedsfaktor
Selvom designberegninger er essentielle, adskiller den virkelige verden sig fra teoretiske resultater. Antag altid, at spidsbelastninger vil kræve yderligere kraft. Tommelfingerreglen er at vælge en cylinder med en tonnageværdi på 20 % mere end krævet for belastningen.
